Sau bài học này, em sẽ:
Mô tả được chức năng, cấu tạo và thông số kĩ thuật của thiết bị đóng cắt, lấy điện trong gia đình.
Quan sát Hình 1.1 và cho biết tên, tác dụng của những thiết bị trên bảng điện.
Hình 1.1. Bảng điện trong gia đình
I. Thiết bị đóng cắt
1. Công tắc điện
KHÁM PHÁ
Quan sát Hình 1.2 và cho biết: Công tắc điện có cấu tạo gồm những bộ phận nào?
- Nút bât tắt
- Vỏ
- Các cực nối điện
Hình 1.2. Cấu tạo của công tắc điện
a) Chức năng
Công tắc điện là thiết bị dùng để đóng cắt điện cho các đồ dùng, thiết bị điện trong gia đình.
b) Cấu tạo
Công tắc điện thường cấu tạo gồm ba bộ phận như Hình 1.2.
Các cực nối điện của công tắc thường được làm bằng đồng. Nút bật tắt và vỏ của công tắc được làm bằng vật liệu cách điện (thường là nhựa).
c) Thông số kĩ thuật
Thông tin về dòng điện và điện áp định mức của công tắc điện thường được ghi trên vỏ của công tắc. Ví dụ: 5A-250 V, 6A-250
THỰC HÀNH
Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một công tắc điện.
(Trang 6)
2. Cầu dao
a) Chức năng
Cầu dao là thiết bị đóng cắt điện cho toàn bộ hoặc một phần mạng điện trong nhà. Cầu dao kết hợp với cầu chì để thực hiện chức năng bảo vệ. Cầu dao thường được dùng để đóng cắt điện khi cần kiểm tra, lắp đặt, sửa chữa mạng điện.
b) Cấu tạo
KHÁM PHÁ
Quan sát Hình 1.3 và cho biết: Cầu dao có cấu tạo gồm những bộ phận nào?
Cầu dao thường cấu tạo gồm ba bộ phận như Hình 1.3.
Các cực nối điện của cầu dao thường được làm bằng đồng. Tay cầm của cần đóng cắt và vỏ của cầu dao thường được làm bằng vật liệu cách điện chịu nhiệt (sứ, nhựa).
- Cần đóng cắt
- Vỏ
- Các cực nối điện

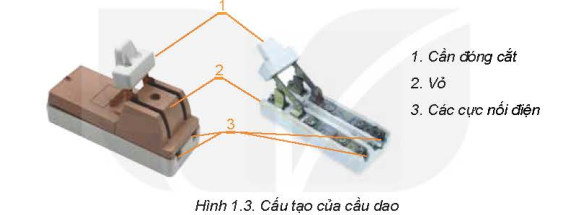

Hình 1.3. Cấu tạo của cầu dao
c) Thông số kĩ thuật
Thông tin về dòng điện và điện áp định mức của cầu dao thường được ghi trên vị trí tay cầm của cần đóng cắt. Ví dụ: 16 A – 600 V; 60 A – 600 V.
THỰC HÀNH
Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một cầu dao.
3. Aptomat (Circuit breaker - CB)
a) Chức năng
Aptomat hay còn gọi là CB, là thiết bị được dùng để đóng cắt điện cho toàn bộ hoặc một phần mạng điện trong nhà. Aptomat có chức năng cắt mạch điện khi gặp sự cố ngắn mạch hoặc quá tải.
b) Cấu tạo
KHÁM PHÁ
Quan sát Hình 1.4 và cho biết: Aptomat có cấu tạo gồm những bộ phận nào?
(Trang 7)
Aptomat thường cấu tạo gồm ba bộ phận nhu Hình 1.4.
- Cần đóng cắt
- Vỏ
- Các cực nối điện

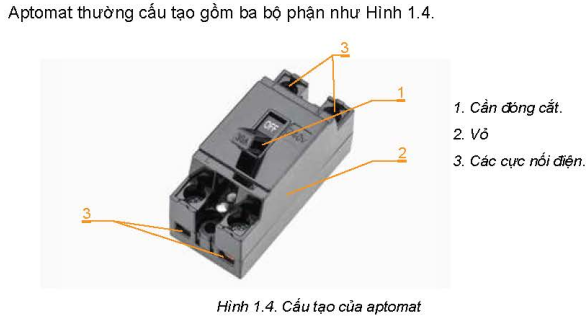

Hình 1.4. Cấu tạo của aptomat
c) Thông số kĩ thuật
Thông tin về dòng điện và điện áp định mức của aptomat thường được ghi trên vỏ. Ví dụ: 30 A-240 V; 25 A - 400 V.
THỰC HÀNH
Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một aptomat.
II. Thiết bị lấy điện
1. Ổ cắm điện
a) Chức năng
Ổ cắm điện là thiết bị lấy điện cho các đồ dùng điện như: quạt điện, nồi cơm điện, bàn là điện,...
b) Cấu tạo
KHÁM PHÁ
Quan sát Hình 1.5 và cho biết: Ô cắm điện có cấu tạo gồm những bộ phận nào?
Ổ cắm điện thường có cấu tạo gồm hai bộ phận như Hình 1.5.
Các cực tiếp điện của ổ cắm điện thường được làm bằng đồng. Vỏ được làm bằng vật liệu cách điện (nhựa).
- Các cực nối điện
- Vỏ

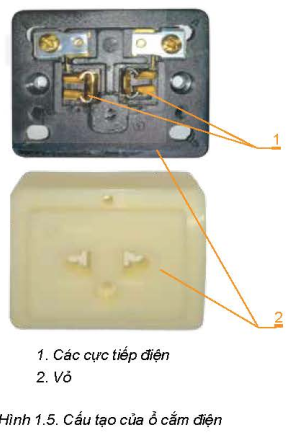

Hình 1.5. Cấu tạo của ổ cắm điện
(Trang 8)
Có nhiều loại ổ cắm điện khác nhau, tuỳ theo mục đích sử dụng, như ở cắm điện nổi, ổ cắm điện âm tường, ổ cắm điện có dây,...
c) Thông số kĩ thuật
Thông tin về dòng điện và điện áp định mức của ổ cắm điện thường được ghi trên vỏ. Ví dụ: 10 A – 220 V, 16 A – 250 V.
THỰC HÀNH
Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một ổ cắm điện.
2. Phích cắm điện
a) Chức năng
Phích cắm điện là thiết bị lấy điện dùng để cắm vào ổ cắm điện, lấy điện cung cấp cho các đồ dùng điện.
b) Cấu tạo
Phích cắm điện thường gồm có hai bộ phận chính như Hình 1.6.
c) Thông số kĩ thuật
Thông số về dòng điện và điện áp định mức của phích cắm điện thường được ghi trên vỏ. Ví dụ: 15 A – 220 V.
- Các chốt (chấu) tiếp điện
- Vỏ

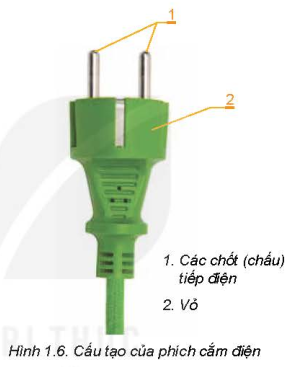

Hình1.6. Cấu tạo của phích cắm điện
THỰC HÀNH
Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một phích cắm điện.
VẬN DỤNG
Liệt kê tên, chức năng của các thiết bị đóng cắt và lấy điện ở một số khu vực trong nhà em.
